পণ্যের বিবরণ:
|
| নাম: | এলসি-এলসি ফাইবার প্যাচ কর্ড | ব্যাস: | 3.0 মিমি |
|---|---|---|---|
| মডেল: | একক অবস্থা | Connector: | জলজ পালন এলসি |
| রঙ: | নীল | দৈর্ঘ্য: | 3 মিটার |
| লক্ষণীয় করা: | duplex fiber patch cord,sc sc fiber patch cord |
||

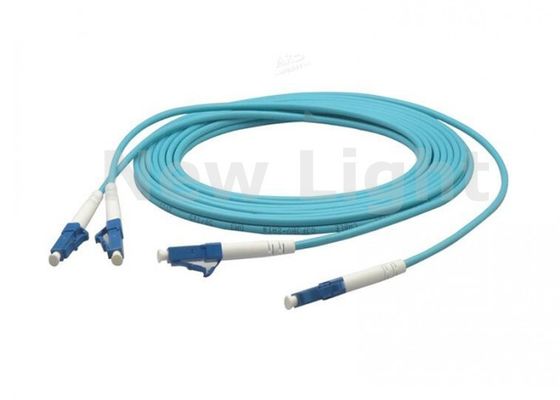

3 এম এলসি / ইউপিসি-এলসি / ইউপিসি ওএম 3 ডুপ্লেক্স একক মোড ফাইবার অপটিক প্যাচ কর্ড তারের ব্লু রঙ
বর্ণনা:
অপটিক্যাল ফাইবার প্যাচ কর্ড অপটিক্যাল পাথ সক্রিয় সংযোগ বুঝতে দুই প্রান্তের সংশোধন করা সংযোজকগুলির সাথে অপটিক্যাল তারের একটি দৈর্ঘ্য। পিগটাল একটি দৈর্ঘ্য ফাইবার তারের এক প্রান্তে সংশোধন শুধুমাত্র এক সংযোজক। সংযোগকারী বা তার শেষ মুখ উভয় পক্ষের ভিন্ন যদি, আমরা এটি সংকর প্যাচ কর্ড বলা। ট্রান্সমিশন মাধ্যম অনুযায়ী, এটি একক মোড এবং মাল্টি মোড বিভক্ত; সংযোগকারী গঠন প্রকার অনুযায়ী এটি এফসি, এসসি, এসটি, এমইউ, ডি 4, এলসি ইত্যাদি বিভক্ত করে। পালিশ সিরামিক শেষ মুখ অনুযায়ী, এটি পিসি বিভক্ত, ইউপি সি এবং এপিসি।
বৈশিষ্ট্য
1. নিম্ন সন্নিবেশ ক্ষতি
2. উচ্চ রিটার্ন ক্ষতি
3. ভাল পুনরাবৃত্তিতা
4. ভাল বিনিময়যোগ্যতা
5. উচ্চ তাপমাত্রা স্থায়িত্ব
অ্যাপ্লিকেশন
1. অপটিক ফাইবার যোগাযোগ ব্যবস্থা
2. অপটিক ফাইবার ডেটা কমিউনিকেশন
3. অপটিক ফাইবার অ্যাক্সেস নেটওয়ার্ক
4. অপটিক ফাইবার CATV
5. ল্যান, ক্যাবলিং সিস্টেম, ওডিএফ
6. টেস্ট যন্ত্রপাতি
7. অপটিক ফাইবার সেন্সর
8. FTTX অ্যাপ্লিকেশন
ফাইবার অপটিক প্যাচ কর্ড বৈশিষ্ট্য
আইইসি এবং YD / T1272 স্ট্যান্ডার্ড সঙ্গে সম্মতি
উচ্চ রিটার্ন ক্ষতি এবং নিম্ন সন্নিবেশ ক্ষতি
ভাল পুনরাবৃত্তি এবং বিনিময়যোগ্যতা
পিসি, ইউপিসি, এপিসি পলিশিং
একক মোড, মাল্টি-মোড সংস্করণ
সংযোগকারীগুলির বিভিন্ন প্রকার: এফসি, এসসি, এসটি, এমইউ, এলসি, এমটিআরজে, এমপিও, ই ২000 ইত্যাদি
রিবন খাদ কেবেল, Bunchy পিস্তল তারের, ওয়াটারপ্রুফ পিগ
অপটিক কেবল কোর একাধিক বিকল্প, Simplex, টুইন কোর, 4 কোরের, 6 কর্ণার, 12 কোরের, 24 কোরের, 48 কোণ
স্পেসিফিকেশন:
| মডেল নাম্বার. | ফাইবার অপটিক প্যাচ কর্ড |
| শৈলী | এলসি, এসসি, এসটি, এফসি। এমইউ, এমপিও, এসসি / এপিসি, এফসি / এপিসি, এলসি / এপিসি। এমইউ / এপিসি সিম্পক্স / ডুপ্লেক্স এমটিআরজে / মহিলা, এমটিআরজে / পুরুষ |
| ফাইবার প্রকার | 9/1২5 এসএমএফ -২8 বা সমমানের (সিঙ্গলমোড) OS1 50/125, 62.5 / 125 (মাল্টিমিড) ওএম ২ ও ওএম 1 50/২5, 10 জি (মাল্টিমিড) ওএম 3 |
| কেবল প্রকার | সিম্পল, ডুপ্লেক্স (জিপকার্ড) Φ3.0 মিমি, Φ ২.0 মিমি, Φ1.8 মিমি Φ1.6 মিমি পিভিসি বা এলএসজেড Φ0.9 মিমি, Φ0.6 মিমি বোফ্রেড ফাইবার পিভিসি বা LSZH |
| মসৃণতা | UPC, SPC, APC (8 ° এবং 6 °) |
| সন্নিবেশ ক্ষতি | ≤ 0.1 ডিবি (সিঙ্গেলমড মাস্টারের জন্য) ≤ 0.25 ডিবি (সিঙ্গেলমড স্ট্যান্ডার্ডের জন্য) ≤ 0.25 ডিবি (মাল্টিমিডের জন্য) JDS RM 3750 দ্বারা পরীক্ষিত |
| রিটার্ন হ্রাস (সিঙ্গেলমোডের জন্য) | ইউপি সি ≥ 50 ডিবি এসপিসি ≥ 55 ডিবি এপিসি ≥ 60 ডিবি (টাইপ.65 ডিবি) JDS RM3750 দ্বারা পরীক্ষিত |
| repeatability | ± 0.1dB |
| অপারেটিং তাপমাত্রা | -40 সি থেকে 85 সি |
| জ্যামিতি প্রয়োজনীয়তা (সিঙ্গেলমোডের জন্য) | Ferrule এন্ডফেস রেডিয়াস 7mm ≤ আর ≤ 12mm (APC জন্য) 10mm ≤ আর ≤ 25mm (স্ট্যান্ডার্ড জন্য) শীর্ষ অফসেট ≤ 30 μm (মাস্টার জন্য) শীর্ষ অফসেট ≤ 50 μm (স্ট্যান্ডার্ড জন্য) Undercut -50nm ≤ ইউ ≤ 50nm DORC ZX দ্বারা পরীক্ষা -1 |
পরামিতি:
| সংযোগকারী | এলসি থেকে এলসি | জ্যাকেট ওডি | 3.0 মিমি |
| ফাইবার মোড | 9 / 125μm | জ্যাকেট রঙ | নীল |
| পোলিশ | UPC থেকে UPC যাও | তরঙ্গদৈর্ঘ্য | 1310 / 1550nm |
| ফাইবার প্রকার | সিমপ্লেক্স | জ্যাকেট উপাদান | পিভিসি |
| সন্নিবেশ ক্ষতি | ≤0.3dB | Interchangeability | ≤0.2dB |
| প্রত্যাবর্তন ক্ষতি | ≥50dB | কম্পন | ≤0.2dB |
| অপারেটিং তাপমাত্রা | -40 ~ 75 ℃ | সংগ্রহস্থল তাপমাত্রা | -45 ~ 85 ℃ |
| প্রান্তিকতা | A (Tx) থেকে B (Rx) | ফাইবার গ্রেড | G652D |
