পণ্যের বিবরণ:
|
মোড প্রকার: | একক অবস্থা | সন্নিবেশ ক্ষতি: | ≤ 2.5 ডিবি |
---|---|---|---|
সংযোগকারী প্রকার: | এসসি / ইউপিসি | চ্যানেলগুলির নুবার: | 8 চ্যানেল |
তরঙ্গদৈর্ঘ্য: | 1470-1610nm | পাসব্যান্ড রিপল: | ≤0.30dB |
রিটার্ন ক্ষতি: | ≥45dB | Derectivity: | ≥50dB |
ফাইবার প্রকার: | কর্নিং এসএমএফ -28 আলট্রা | ||
লক্ষণীয় করা: | অপটিকাল ফাইবার মধ্যে wdm,প্রাচীর মাউন্ট ফাইবার সমাপ্তি বাক্স |

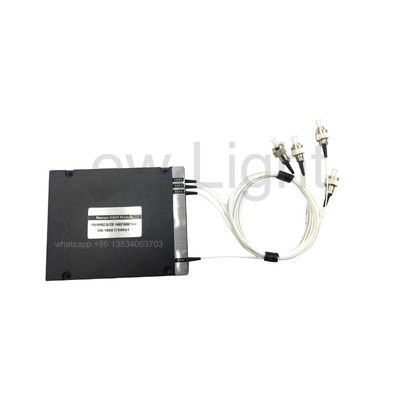

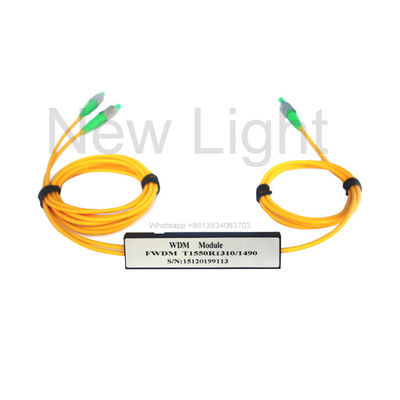

4 8 16 18 চ্যানেল এফডাব্লুডিএম ফিল্টার ডাব্লুডিএম স্টিল টিউব যোগাযোগ সরঞ্জাম
1 . ঘ। Description বিবরণ
FTTX Filter WDM module extensively used in EDFA, Raman amplifiers, WDM networks and fiber optics instrumentation is based on Thin Film Filter (TFF) technology. ইডিএফএ, রমন এমপ্লিফায়ার্স, ডাব্লুডিএম নেটওয়ার্কগুলিতে এবং ফাইবার অপটিক্স উপকরণগুলির ক্ষেত্রে এফটিটিএক্স ফিল্টার ডাব্লুডিএম মডিউলটি ব্যাপকভাবে ব্যবহৃত হয় থিন ফিল্ম ফিল্টার (টিএফএফ) প্রযুক্তির উপর ভিত্তি করে। The device combines or separates light at different wavelengths in a wide wavelength range. ডিভাইসটি প্রশস্ত তরঙ্গদৈর্ঘ্যের ব্যাপ্তিতে বিভিন্ন তরঙ্গদৈর্ঘ্যের আলোকে একত্রিত করে বা পৃথক করে। It can expand the capacity of a single fiber to achieve bidirectional communication, so that widely used in optical network upgrade and expansion, or introduce new comprehensive business etc. দ্বি নির্দেশমূলক যোগাযোগ অর্জনের জন্য এটি একটি একক ফাইবারের ক্ষমতা বাড়িয়ে তুলতে পারে, যাতে অপটিকাল নেটওয়ার্ক আপগ্রেড এবং প্রসারণে ব্যাপকভাবে ব্যবহৃত হয় বা নতুন বিস্তৃত ব্যবসা প্রবর্তন করা যায় ইত্যাদি।
We provide filter-based wavelength division multiplexing (WDM) filter devices that are customized to the particular wavelength bands for your special applications. আমরা ফিল্টার-ভিত্তিক তরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সিং (ডাব্লুডিএম) ফিল্টার ডিভাইসগুলি সরবরাহ করি যা আপনার বিশেষ অ্যাপ্লিকেশনের জন্য নির্দিষ্ট তরঙ্গদৈর্ঘ্য ব্যান্ডগুলিতে কাস্টমাইজ করা হয়। As you might know, GEPON system itself works on 1310/1490, so CATV signal here is delivered over same fiber using 1550nm, and FWDM is a place where all this get's "mixed". আপনি যেমন জানেন যে, জিপন সিস্টেম নিজেই 1310/1490 এ কাজ করে, সুতরাং এখানে সিএটিভি সংকেত 1550nm ব্যবহার করে একই ফাইবারের মাধ্যমে সরবরাহ করা হয় এবং এফডাব্লুডিএম এমন একটি জায়গা যেখানে এই সমস্তটির "মিশ্র" হয়।
অ্যাপ্লিকেশন
অ্যাক্সেস নেটওয়ার্কগুলি
মেট্রো ডাব্লুডিএম সিস্টেমগুলি
দীর্ঘ উদ্বোধন ডাব্লুডিএম সিস্টেম
এন্টারপ্রাইজ নেটওয়ার্ক
বিশেষ উল্লেখ
পদ | একক | পরামিতি |
চ্যানেল ব্যবধান | গিগাহার্জ | 200 |
তরঙ্গদৈর্ঘ্য পরিসীমা | সি- বা এল-ব্যান্ড আইটিইউ চ্যানেলগুলি 186.6 থেকে 196.1 THz z | |
Passband | গিগাহার্জ | ≥ +/- 33 |
ট্রান্সমিশন পাসব্যান্ড রিপল | ডেসিবেল | ≤0.3 |
সংক্রমণ সন্নিবেশ ক্ষতি | ডেসিবেল | ≤1.0 |
প্রতিবিম্ব পাসব্যান্ড রিপল | ডেসিবেল | ≤0.2 |
প্রতিবিম্ব সন্নিবেশ ক্ষতি | ডেসিবেল | ≤0.4 |
সংক্রমণ বিচ্ছিন্নতা (অ্যাড চ্যানেল) | ডেসিবেল | ≥30 |
সংক্রমণ বিচ্ছিন্নতা (অ-অ্যাডজাস্ট চ্যানেল) | ডেসিবেল | ≥50 |
প্রতিচ্ছবি বিচ্ছিন্নতা | ডেসিবেল | ≥13 |
পোলারাইজেশন নির্ভর ক্ষতি | ডেসিবেল | ≤0.2 |
মেরুকরণ মোড ছড়িয়ে দেওয়া | পুনশ্চ | ≤0.2 |
Directivity | ডেসিবেল | ≥50 |
রিটার্ন ক্ষতি | ডেসিবেল | ≥45 |
অপটিক্যাল শক্তি হ্যান্ডলিং | মেগাওয়াট | ≥500 |
টেনসিল লোড | এন | ≥5 |
অপারেটিং তাপমাত্রা বিন্যাস | -5 থেকে 70 | |
স্টোরেজ তাপমাত্রা পরিসীমা | -40 থেকে +85 0 সি | |
ফাইবার টাইপ | SMF-28e | |
প্যাকেজ মাত্রা | মিমি | 5.5 x 34 মিমি |
দ্রষ্টব্য: সমস্ত স্পেসিফিকেশন সংযোগকারী ছাড়াই ডিভাইসগুলির উপর ভিত্তি করে তৈরি করা হয়েছে এবং গ্যারান্টিযুক্ত
তরঙ্গদৈর্ঘ্য, মেরুকরণ এবং তাপমাত্রা।
মাত্রা অঙ্কন( মিমি)
বর্ণালী প্লট (ডিবি)
তথ্য বিন্যাস
প্রোডাক্ট | চ্যানেল ফ্রিকোয়েন্সি | নল | ফাইবার দৈর্ঘ্য | সংযোগকারী |
200g | আইটিইউ গ্রিড | 1 = 250um ফাইবার | 1 = 0.5 +/- 0.1m | 0 = কোনও সংযোজক নেই |
ডিডাব্লুডিএম ফিল্টার | সি-ব্যান্ডে | 2 = 900 ম ফাইবার | 2 = 1.0 +/- 0.1m | 1 = এফসি / ইউপিসি |
3 = অন্যরা | 3 = অন্যদের | 2 = এফসি / এপিসি | ||
3 = এসসি / ইউপিসি | ||||
4 = এসসি / এপিসি | ||||
5 = এলসি |
