পণ্যের বিবরণ:
|
| পণ্যের নাম: | SM Optical Circulators, 1310 nm Optical Fiber Circulator single mode type | Connector ধরন: | FC/PC Connectors/ FC/APC Connectors |
|---|---|---|---|
| Mode type: | Single mode | Center Wavelength: | 1310 nm |
| PDL: | ≤0.2dB | Return Loss: | ≥ 50dB |
| Cross Talk: | ≥ 45dB | Fiber Type: | Hi1060 |
| Operation Temperature: | 0~50℃ | Wavelength Range: | 1280 - 1340 nm or 1280 - 1400 nm |
| লক্ষণীয় করা: | single mode fiber splitter,fiber optic cable splitter |
||
অপটিকাল ফাইবার সার্কুলেটর পণ্যের নাম
এসএম অপটিক্যাল সার্কুলেটর, 1310 এনএম অপটিকাল ফাইবার সার্কুলেটর একক মোড প্রকার
অপটিকাল ফাইবার সার্কুলেটর বর্ণনা

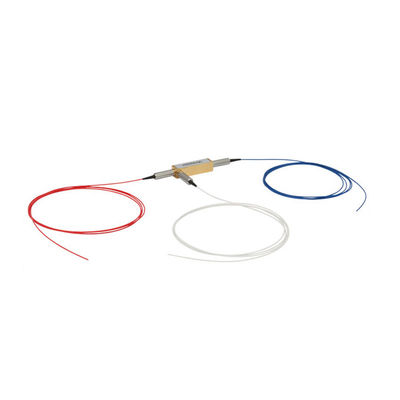

1310 nm SM Fiber Optic Circulators are available unterminated, with FC/PC connectors, or with FC/APC connectors. 1310 এনএম এসএম ফাইবার অপটিক সার্কুলারগুলি এফসি / পিসি সংযোগকারীগুলির সাথে বা এফসি / এপিসি সংযোগকারীগুলির সাথে নির্বিঘ্নে উপলভ্য। The FC/PC and FC/APC connectors have a 2 mm narrow key. এফসি / পিসি এবং এফসি / এপিসি সংযোগকারীগুলির একটি 2 মিমি সংকীর্ণ কী রয়েছে।
আমাদের সিআইআর 1310, সিআইআর 1310-এফসি এবং সিআইআর 1310-এপিসি সার্কুলারগুলির সর্বাধিক 300 মেগাওয়াট (সিডাব্লু) পাওয়ার হ্যান্ডলিং রয়েছে।
The CIR-1310-50-APC broadband fiber optic circulator is specifically designed for OCT applications. সিআইআর -1310-50-এপিসি ব্রডব্যান্ড ফাইবার অপটিক সার্কুলেটর বিশেষত ওসিটি অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। This circulator boasts a broader wavelength range than our standard 1310 nm SM fiber optical circulator and has a maximum power handling of 500 mW (CW). এই সার্কুলেটারটি আমাদের স্ট্যান্ডার্ড 1310 এনএম এসএম ফাইবার অপটিক্যাল সার্কুলেটরের চেয়ে বিস্তৃত তরঙ্গ দৈর্ঘ্যের পরিসীমা গর্বিত করে এবং সর্বোচ্চ 500 মেগাওয়াট (সিডব্লু) হ্যান্ডলিং করে।
সার্কুলার দুটি একক ফাইবারের মাধ্যমে অপটিক্যাল সিগন্যাল প্রেরণে ব্যবহার করা যেতে পারে।
একটি অপটিক্যাল সার্কুলেটর একটি বৈদ্যুতিন সংবহন সঙ্গে সদৃশ এবং উভয় অনুরূপ ফাংশন সম্পাদন করে।
একটি অপটিক্যাল সার্কুলেটর একটি তিন-পোর্ট ডিভাইস যা আলোকে কেবল এক দিকে ভ্রমণ করতে দেয়।
A signal entering Port 1 will exit Port 2 with minimal loss, while a signal entering Port 2 will exit Port 3 with minimal loss. পোর্ট 1 এ প্রবেশকারী একটি সিগন্যাল নূন্যতম ক্ষতি সহ পোর্ট 2 থেকে প্রস্থান করবে, অন্যদিকে পোর্ট 2 এ প্রবেশ করা একটি সংকেত ন্যূনতম ক্ষতির সাথে পোর্ট 3 থেকে প্রস্থান করবে। Light entering port 2 experiences a large amount of loss at port 1, and light entering port 3 experiences a large amount of loss at ports 2 and 1. হালকা প্রবেশকারী বন্দর 2 পোর্ট 1 এ প্রচুর পরিমাণে ক্ষতির মুখোমুখি হয় এবং 2 এবং 1 বন্দরগুলিতে হালকা প্রবেশকারী 3 বন্দরটি প্রচুর পরিমাণে ক্ষতির সম্মুখীন হয়।
Optical circulators are non-reciprocal devices. অপটিক্যাল সার্কুলারগুলি অ-পারস্পরিক ডিভাইস। This means that any changes in the properties of the light caused by passing through the device are not reversed by traveling in the opposite direction. এর অর্থ ডিভাইসটি দিয়ে যাওয়ার ফলে আলোর বৈশিষ্ট্যগুলির কোনও পরিবর্তন বিপরীত দিকে ভ্রমণ করে বিপরীত হয় না।
অপটিকাল ফাইবার সার্কুলেটর বৈশিষ্ট্যগুলি
উচ্চ বিচ্ছিন্নতা এবং উচ্চ রিটার্ন ক্ষতি
নিম্ন সন্নিবেশ ক্ষতি এবং PDL
অপটিক্যাল পাথ ইপোক্সি মুক্ত
অপটিকাল ফাইবার সার্কুলেটর অ্যাপ্লিকেশন
অপটিকাল ফাইবার সার্কুলেটর বিশেষ উল্লেখ
| পদ | একক | পরামিতি | |||
| অপারেটিং তরঙ্গদৈর্ঘ্য | NM | 1064 | |||
| ব্যান্ডউইথ | NM | ± 5 | ± 10 | ± 20 | ± 30 |
| আলাদা করা | ডেসিবেল | ≥25 | ≥23 | ≥20 | ≥20 |
| সন্নিবেশ ক্ষতি @ ব্যান্ড, 23 ℃ | ডেসিবেল | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
| PDL | ডেসিবেল | ≤0.2 | |||
| রিটার্ন লস | ডেসিবেল | । 50 | |||
| ক্রস টক | ডেসিবেল | 45 ডলার | |||
| PDL | ডেসিবেল | । 0.1 | |||
| সর্বোচ্চ অপটিক্যাল শক্তি | মেগাওয়াট | 300 ডলার | |||
| ফাইবার প্রকার | / | Hi1060 | |||
| অপারেশন তাপমাত্রা | 0সি | 0 ~ 50 | |||
| সংগ্রহস্থল তাপমাত্রা | 0সি | -40 ~ 85 | |||
| প্যাকেজ মাত্রা | মিমি | 34x8.4x8.4 (হল P1) | |||
বিঃদ্রঃ:
2. স্পেসিফিকেশন বিজ্ঞপ্তি ছাড়াই পরিবর্তন সাপেক্ষে।
অপটিকাল ফাইবার সার্কুলেটর মাত্রা (মিমি)
অপ্টিকাল ফাইবার সার্কুলেটর অর্ডারিং আইnformation(উদাহরণ: CIR-12210)
| CIR- | □ | □ | □ | □ | □ |
| তরঙ্গদৈর্ঘ্য | ব্যান্ডউইথ | ফাইবার প্রকার | ফাইবার দৈর্ঘ্য | সংযোগকারী প্রকার | |
|
1.1064nm |
1. ± 5nm |
1.250μm ফাইবার |
1.0.5 +/- 0.1 মি |
0. কোন সংযোগকারী |
