পণ্যের বিবরণ:
|
পণ্যের নাম: | Connector ধরন: | ||
---|---|---|---|
: | : | ||
: | : | ||
: | : | ||
: | : | ||
লক্ষণীয় করা: | single mode fiber splitter,fiber optic cable splitter |

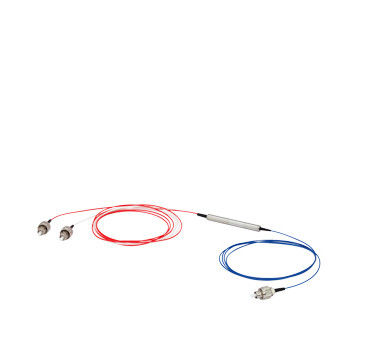

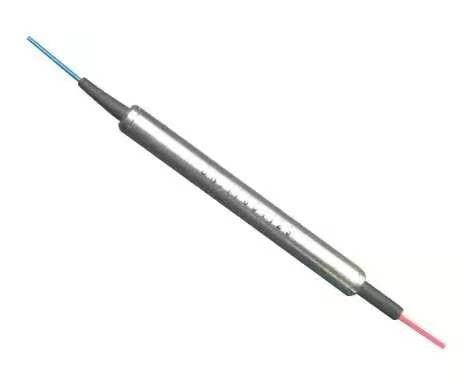

অপটিকাল ফাইবার সার্কুলেটর পণ্যের নাম
1550nm ফাইবার সার্কুলার বা 1310 এনএম অপটিকাল ফাইবার সার্কুলেটর একক মোড
অপটিকাল ফাইবার সার্কুলেটর বর্ণনা
অপটিকাল ফাইবার সার্কুলেটর কি
অপটিক্যাল ফাইবার সার্কুলেটারের কাজটি মাইক্রোওয়েভ সার্কুলেটারের মতো।
It is a three or more ports multiport device. এটি একটি তিন বা আরও বেশি পোর্ট মাল্টিপোর্ট ডিভাইস। Lightwave is transmitted from one port to the next sequential port with a minimum loss but is blocked from one port to the previous port. লাইটওয়েভ ন্যূনতম ক্ষতি সহ এক বন্দর থেকে পরবর্তী অনুক্রমিক বন্দরে সঞ্চারিত হয় তবে একটি বন্দর থেকে পূর্বের বন্দরে অবরুদ্ধ থাকে।
Optical circulators were first used in telecom systems. টেলিকম সিস্টেমে অপটিক্যাল সার্কুলারগুলি প্রথম ব্যবহৃত হয়েছিল। However, with the ready availability of low-cost and high-performance circulators, they are also used in sensing and imaging fields. তবে স্বল্প-ব্যয় এবং উচ্চ-কার্যকারিতা সংবহনগুলির প্রস্তুত প্রাপ্যতার সাথে সেগুলি সেন্সিং এবং ইমেজিং ক্ষেত্রেও ব্যবহৃত হয়।
একটি অপটিক্যাল সার্কুলেটর একটি তিন-পোর্ট ডিভাইস যা আলোকে কেবল এক দিকে ভ্রমণ করতে দেয়।
A signal entering Port 1 will exit Port 2 with minimal loss, while a signal entering Port 2 will exit Port 3 with minimal loss. পোর্ট 1 এ প্রবেশকারী একটি সিগন্যাল নূন্যতম ক্ষতি সহ পোর্ট 2 থেকে প্রস্থান করবে, অন্যদিকে পোর্ট 2 এ প্রবেশ করা একটি সংকেত ন্যূনতম ক্ষতির সাথে পোর্ট 3 থেকে প্রস্থান করবে। Light entering port 2 experiences a large amount of loss at port 1, and light entering port 3 experiences a large amount of loss at ports 2 and 1. হালকা প্রবেশকারী বন্দর 2 পোর্ট 1 এ প্রচুর পরিমাণে ক্ষতির মুখোমুখি হয় এবং 2 এবং 1 বন্দরগুলিতে হালকা প্রবেশকারী 3 বন্দরটি প্রচুর পরিমাণে ক্ষতির সম্মুখীন হয়।
Optical circulators are non-reciprocal devices. অপটিক্যাল সার্কুলারগুলি অ-পারস্পরিক ডিভাইস। This means that any changes in the properties of the light caused by passing through the device are not reversed by traveling in the opposite direction. এর অর্থ ডিভাইসটি দিয়ে যাওয়ার ফলে আলোর বৈশিষ্ট্যগুলির কোনও পরিবর্তন বিপরীত দিকে ভ্রমণ করে বিপরীত হয় না।
অপটিকাল ফাইবার সার্কুলেটর বৈশিষ্ট্যগুলি
উচ্চ বিচ্ছিন্নতা এবং উচ্চ রিটার্ন ক্ষতি
নিম্ন সন্নিবেশ ক্ষতি এবং PDL
অপটিক্যাল পাথ ইপোক্সি মুক্ত
অপটিকাল ফাইবার সার্কুলেটর অ্যাপ্লিকেশন
অপটিকাল ফাইবার সার্কুলেটর বিশেষ উল্লেখ
পদ | একক | পরামিতি | |||
অপারেটিং তরঙ্গদৈর্ঘ্য | NM | 1064 | |||
ব্যান্ডউইথ | NM | ± 5 | ± 10 | ± 20 | ± 30 |
আলাদা করা | ডেসিবেল | ≥25 | ≥23 | ≥20 | ≥20 |
সন্নিবেশ ক্ষতি @ ব্যান্ড, 23 ℃ | ডেসিবেল | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
PDL | ডেসিবেল | ≤0.2 | |||
রিটার্ন লস | ডেসিবেল | । 50 | |||
ক্রস টক | ডেসিবেল | 45 ডলার | |||
PDL | ডেসিবেল | । 0.1 | |||
সর্বোচ্চ অপটিক্যাল শক্তি | মেগাওয়াট | 300 ডলার | |||
ফাইবার প্রকার | / | Hi1060 | |||
অপারেশন তাপমাত্রা | 0সি | 0 ~ 50 | |||
সংগ্রহস্থল তাপমাত্রা | 0সি | -40 ~ 85 | |||
প্যাকেজ মাত্রা | মিমি | 34x8.4x8.4 (হল P1) |
বিঃদ্রঃ:
2. স্পেসিফিকেশন বিজ্ঞপ্তি ছাড়াই পরিবর্তন সাপেক্ষে।
অপটিকাল ফাইবার সার্কুলেটর মাত্রা (মিমি)
অপ্টিকাল ফাইবার সার্কুলেটর অর্ডারিং আইnformation(উদাহরণ: CIR-12210)
CIR- | □ | □ | □ | □ | □ |
তরঙ্গদৈর্ঘ্য | ব্যান্ডউইথ | ফাইবার প্রকার | ফাইবার দৈর্ঘ্য | সংযোগকারী প্রকার | |
1.1064nm |
1. ± 5nm |
1.250μm ফাইবার |
1.0.5 +/- 0.1 মি |
0. কোন সংযোগকারী |
