পণ্যের বিবরণ:
|
| পণ্যের নাম: | FC APC SM Wavelength Optical Fiber Circulator From 1280 - 1400 Nm Hi1060 Fiber | Connector ধরন: | FC APC Connectors |
|---|---|---|---|
| Mode type: | single mode | PDL: | ≤0.2dB |
| Return Loss: | ≥ 50dB | Cross Talk: | ≥ 45dB |
| Fiber Type: | Hi1060 | Port Num: | 3 ports |
| প্রয়োগ: | Add-Drop Multiplexing,Fiber Sensors,Bidirectional Pumping,Bidirectional Signal Transmission Systems | Wavelength Range: | 1280 - 1400 nm |
| Package Dimension: | 34x8.4x8.4(P1) mm | Cable diameter: | 0.9mm |
| Cable length: | ব্যাক্তিগত | ||
| লক্ষণীয় করা: | single mode fiber splitter,fiber optic cable splitterfunction gtElInit() {var lib = new google.translate.TranslateService();lib.translatePage('en' |
||
অপটিকাল ফাইবার সার্কুলেটর পণ্যের নাম

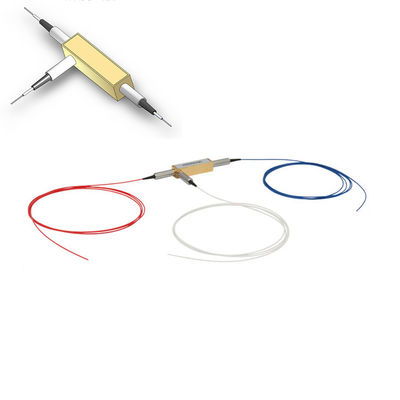

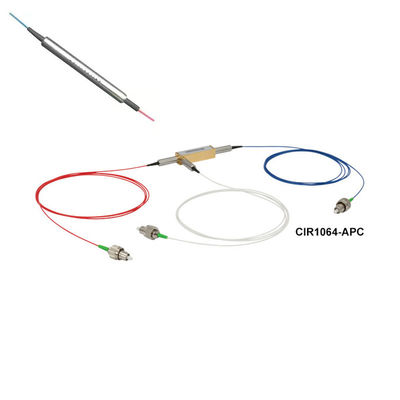

1280 - 1400 এনএম হাই 1060 ফাইবার থেকে এফসি এপিসি এসএম ওয়েভলেন্থ অপটিক্যাল ফাইবার সার্কুলেটর
অপটিকাল ফাইবার সার্কুলেটর বর্ণনা
অপটিকাল ফাইবার সার্কুলেটর কি
অপটিক্যাল ফাইবার সার্কুলেটারের কাজটি মাইক্রোওয়েভ সার্কুলেটারের মতো।
It is a three or more ports multiport device. এটি একটি তিন বা আরও বেশি পোর্ট মাল্টিপোর্ট ডিভাইস। Lightwave is transmitted from one port to the next sequential port with a minimum loss but is blocked from one port to the previous port. লাইটওয়েভ ন্যূনতম ক্ষতি সহ এক বন্দর থেকে পরবর্তী অনুক্রমিক বন্দরে সঞ্চারিত হয় তবে একটি বন্দর থেকে পূর্বের বন্দরে অবরুদ্ধ থাকে।
Optical circulators were first used in telecom systems. টেলিকম সিস্টেমে অপটিক্যাল সার্কুলারগুলি প্রথম ব্যবহৃত হয়েছিল। However, with the ready availability of low-cost and high-performance circulators, they are also used in sensing and imaging fields. তবে স্বল্প-ব্যয় এবং উচ্চ-কার্যকারিতা সংবহনগুলির প্রস্তুত প্রাপ্যতার সাথে সেগুলি সেন্সিং এবং ইমেজিং ক্ষেত্রেও ব্যবহৃত হয়।
একটি অপটিক্যাল সার্কুলেটর একটি তিন-পোর্ট ডিভাইস যা আলোকে কেবল এক দিকে ভ্রমণ করতে দেয়।
Optical circulators were first used in telecom systems to increase the transmission capacity of existing networks. বিদ্যমান নেটওয়ার্কগুলির সংক্রমণ ক্ষমতা বাড়ানোর জন্য টেলিকম সিস্টেমে প্রথম অপটিক্যাল সার্কুলার ব্যবহার করা হয়েছিল। By using optical circulators in a bidirectional transmission system, the capacity is easily doubled as shown below. দ্বিপাক্ষিক সংক্রমণ ব্যবস্থায় অপটিক্যাল সার্কুলার ব্যবহার করে, ক্ষমতাটি নীচের চিত্রের মতো সহজেই দ্বিগুণ হয়ে গেছে।
অপটিকাল ফাইবার সার্কুলেটর বৈশিষ্ট্যগুলি
উচ্চ বিচ্ছিন্নতা এবং উচ্চ রিটার্ন ক্ষতি
নিম্ন সন্নিবেশ ক্ষতি এবং PDL
অপটিক্যাল পাথ ইপোক্সি মুক্ত
অপটিকাল ফাইবার সার্কুলেটর অ্যাপ্লিকেশন
অপটিকাল ফাইবার সার্কুলেটর বিশেষ উল্লেখ
| পদ | একক | পরামিতি | |||
| অপারেটিং তরঙ্গদৈর্ঘ্য | NM | 1064 | |||
| ব্যান্ডউইথ | NM | ± 5 | ± 10 | ± 20 | ± 30 |
| আলাদা করা | ডেসিবেল | ≥25 | ≥23 | ≥20 | ≥20 |
| সন্নিবেশ ক্ষতি @ ব্যান্ড, 23 ℃ | ডেসিবেল | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
| PDL | ডেসিবেল | ≤0.2 | |||
| রিটার্ন লস | ডেসিবেল | । 50 | |||
| ক্রস টক | ডেসিবেল | 45 ডলার | |||
| PDL | ডেসিবেল | । 0.1 | |||
| সর্বোচ্চ অপটিক্যাল শক্তি | মেগাওয়াট | 300 ডলার | |||
| ফাইবার প্রকার | / | Hi1060 | |||
| অপারেশন তাপমাত্রা | 0সি | 0 ~ 50 | |||
| সংগ্রহস্থল তাপমাত্রা | 0সি | -40 ~ 85 | |||
| প্যাকেজ মাত্রা | মিমি | 34x8.4x8.4 (হল P1) | |||
বিঃদ্রঃ:
2. স্পেসিফিকেশন বিজ্ঞপ্তি ছাড়াই পরিবর্তন সাপেক্ষে।
অপটিকাল ফাইবার সার্কুলেটর মাত্রা (মিমি)
অপ্টিকাল ফাইবার সার্কুলেটর অর্ডারিং আইnformation(উদাহরণ: CIR-12210)
| CIR- | □ | □ | □ | □ | □ |
| তরঙ্গদৈর্ঘ্য | ব্যান্ডউইথ | ফাইবার প্রকার | ফাইবার দৈর্ঘ্য | সংযোগকারী প্রকার | |
|
1.1064nm |
1. ± 5nm |
1.250μm ফাইবার |
1.0.5 +/- 0.1 মি |
0. কোন সংযোগকারী |
