পণ্যের বিবরণ:
|
মোড প্রকার: | একক অবস্থা | সন্নিবেশ ক্ষতি: | ≤ 2.5 ডিবি |
---|---|---|---|
সংযোগকারী প্রকার: | এসসি / ইউপিসি | চ্যানেলগুলির নুবার: | 8 চ্যানেল |
তরঙ্গদৈর্ঘ্য: | 1470-1610nm | পাসব্যান্ড রিপল: | ≤0.30dB |
রিটার্ন ক্ষতি: | ≥45dB | Derectivity: | ≥50dB |
ফাইবার প্রকার: | কর্নিং এসএমএফ -28 আলট্রা | ||
লক্ষণীয় করা: | অপটিকাল ফাইবার মধ্যে wdm,প্রাচীর মাউন্ট ফাইবার সমাপ্তি বাক্স |

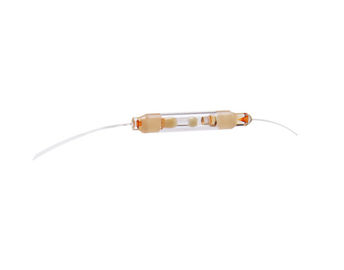

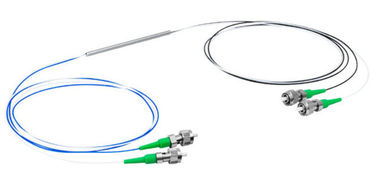

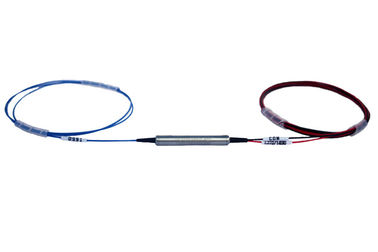

1550nm পাস / 980nm এফডাব্লুডিএম 980 / 1550nm ফিল্টার ডাব্লুডিএম অপটিক ফাইবার বিভাজন প্রতিফলিত করুন
বিবরণ
The 1310/1550nm Filter Wavelength Division Multiplexer is based on environmentally stable thin-film filter technology. 1310 / 1550nm ফিল্টার তরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সার পরিবেশগতভাবে স্থিতিশীল পাতলা-ফিল্টার ফিল্টার প্রযুক্তির উপর ভিত্তি করে। The devices combine or separate light at different wavelength in a wide wavelength range. ডিভাইসগুলি একটি প্রশস্ত তরঙ্গ দৈর্ঘ্যের ব্যাপ্তিতে বিভিন্ন তরঙ্গদৈর্ঘ্যে পৃথক আলো একত্রিত করে বা পৃথক করে। They offer very low insertion loss, low polarization dependence, high isolation and excellent environmental stability. তারা খুব কম সন্নিবেশ ক্ষতি, স্বল্প মেরুকরণের নির্ভরতা, উচ্চ বিচ্ছিন্নতা এবং চমৎকার পরিবেশগত স্থিতিশীলতার প্রস্তাব দেয়। High power handling capability can be achieved through unique pigtail processing and high quality AR coating. অনন্য পিগটেল প্রসেসিং এবং উচ্চ মানের এআর কোটিংয়ের মাধ্যমে উচ্চ শক্তি পরিচালনার ক্ষমতা অর্জন করা যায়। These components have been extensively used in EDFAs, Raman amplifiers, WDM networks and fiber optical instruments. এই উপাদানগুলি ইডিএফএস, রমন এমপ্লিফায়ার্স, ডাব্লুডিএম নেটওয়ার্ক এবং ফাইবার অপটিক্যাল যন্ত্রগুলিতে ব্যাপকভাবে ব্যবহৃত হয়েছে।
ডাব্লুডিএম হ'ল প্রমাণিত পাতলা-ফিল্ম ফিল্টার প্রযুক্তির উপর ভিত্তি করে T
2.Features:
ব্রড অপারেটিং ব্যান্ড
উচ্চ চ্যানেল বিচ্ছিন্নতা
নিম্ন সন্নিবেশ ক্ষতি
উচ্চ নির্ভরযোগ্যতা এবং স্থায়িত্ব
3. অ্যাপ্লিকেশন:
EDFA
FTTH
সিএটিভি সিস্টেম
ডাব্লুডিএম সিস্টেম
অ্যাপ্লিকেশন
অ্যাক্সেস নেটওয়ার্কগুলি
মেট্রো ডাব্লুডিএম সিস্টেমগুলি
দীর্ঘ উদ্বোধন ডাব্লুডিএম সিস্টেম
এন্টারপ্রাইজ নেটওয়ার্ক
বিশেষ উল্লেখ
পদ | একক | পরামিতি |
চ্যানেল ব্যবধান | গিগাহার্জ | 200 |
তরঙ্গদৈর্ঘ্য পরিসীমা | সি- বা এল-ব্যান্ড আইটিইউ চ্যানেলগুলি 186.6 থেকে 196.1 THz z | |
Passband | গিগাহার্জ | ≥ +/- 33 |
ট্রান্সমিশন পাসব্যান্ড রিপল | ডেসিবেল | ≤0.3 |
সংক্রমণ সন্নিবেশ ক্ষতি | ডেসিবেল | ≤1.0 |
প্রতিবিম্ব পাসব্যান্ড রিপল | ডেসিবেল | ≤0.2 |
প্রতিবিম্ব সন্নিবেশ ক্ষতি | ডেসিবেল | ≤0.4 |
সংক্রমণ বিচ্ছিন্নতা (অ্যাড চ্যানেল) | ডেসিবেল | ≥30 |
সংক্রমণ বিচ্ছিন্নতা (অ-অ্যাডজাস্ট চ্যানেল) | ডেসিবেল | ≥50 |
প্রতিচ্ছবি বিচ্ছিন্নতা | ডেসিবেল | ≥13 |
পোলারাইজেশন নির্ভর ক্ষতি | ডেসিবেল | ≤0.2 |
মেরুকরণ মোড ছড়িয়ে দেওয়া | পুনশ্চ | ≤0.2 |
Directivity | ডেসিবেল | ≥50 |
রিটার্ন ক্ষতি | ডেসিবেল | ≥45 |
অপটিক্যাল শক্তি হ্যান্ডলিং | মেগাওয়াট | ≥500 |
টেনসিল লোড | এন | ≥5 |
অপারেটিং তাপমাত্রা বিন্যাস | -5 থেকে 70 | |
স্টোরেজ তাপমাত্রা পরিসীমা | -40 থেকে +85 0 সি | |
ফাইবার টাইপ | SMF-28e | |
প্যাকেজ মাত্রা | মিমি | 5.5 x 34 মিমি |
দ্রষ্টব্য: সমস্ত স্পেসিফিকেশন সংযোগকারী ছাড়াই ডিভাইসগুলির উপর ভিত্তি করে তৈরি করা হয়েছে এবং গ্যারান্টিযুক্ত
তরঙ্গদৈর্ঘ্য, মেরুকরণ এবং তাপমাত্রা।
মাত্রা অঙ্কন( মিমি)
বর্ণালী প্লট (ডিবি)
তথ্য বিন্যাস
প্রোডাক্ট | চ্যানেল ফ্রিকোয়েন্সি | নল | ফাইবার দৈর্ঘ্য | সংযোগকারী |
200g | আইটিইউ গ্রিড | 1 = 250um ফাইবার | 1 = 0.5 +/- 0.1m | 0 = কোনও সংযোজক নেই |
ডিডাব্লুডিএম ফিল্টার | সি-ব্যান্ডে | 2 = 900 ম ফাইবার | 2 = 1.0 +/- 0.1m | 1 = এফসি / ইউপিসি |
3 = অন্যরা | 3 = অন্যদের | 2 = এফসি / এপিসি | ||
3 = এসসি / ইউপিসি | ||||
4 = এসসি / এপিসি | ||||
5 = এলসি |
