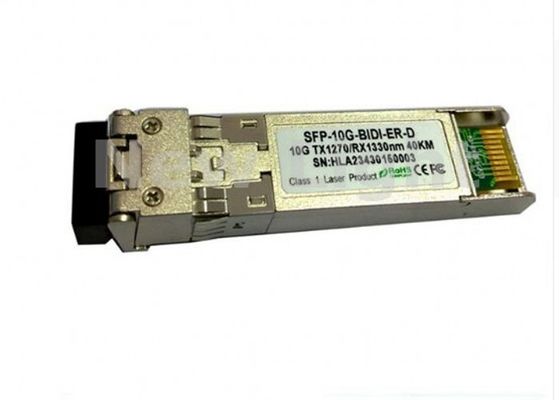

10 গিগাবাইট/সেকেন্ড SFP+ বি-ডাইরেকশনাল ফাইবার অপটিক ট্রান্সিভার 40km সিঙ্গল মোড অ্যাপ্লিকেশনের জন্য এলসি সংযোগকারী সহ

ব্র্যান্ড নাম:	New Light
MOQ.:	1
মূল্য:	3.5~20
প্যাকেজিংয়ের বিবরণ:	রপ্তানি মোরক
অর্থ প্রদানের শর্তাবলী:	টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

নাম:

SFP BIDI ট্রান্সসিভার

দূরত্ব:

40 কিলোমিটার

মোড:

একক মোড

ডাটা ট্রান্সফার রেট:

10 গ্রাম

তরঙ্গদৈর্ঘ্য:

1270/1330nm

সংযোগকারী প্রকার:

এলসি

যোগানের ক্ষমতা:

1000000

বিশেষভাবে তুলে ধরা:

gigabit ইথারনেট ট্রান্সসিভার

একক মোড ফাইবার ট্রান্সসিভার

পণ্যের বর্ণনা

10Gb/s ফাইবার অপটিক ট্রান্সসিভার / SFP+ দ্বি-দিকনির্দেশক ট্রান্সসিভার 40km LC সংযোগকারী সহ

RoHS অনুবর্তী 10Gb/s SFP+ দ্বি-দিকনির্দেশক ট্রান্সসিভার, LC সংযোগকারী সহ 40km একক মোড

পরম সর্বোচ্চ রেটিং

পরামিতি	প্রতীক	ন্যূনতম	সর্বোচ্চ	ইউনিট
সরবরাহ ভোল্টেজ	Vcc	-0.5	4.0	V
সংরক্ষণ তাপমাত্রা		-40	85	°C
আপেক্ষিক আর্দ্রতা			85	%

সর্বোচ্চ পরম রেটিং-এর অতিরিক্ত চাপ মডিউলের স্থায়ী ক্ষতি করতে পারে

মূল বৈশিষ্ট্য

9.95Gb/s থেকে 10.3Gb/s ডেটা হার সমর্থন করে
সিমপ্লেক্স LC সংযোগকারী দ্বি-দিকনির্দেশক SFP+ অপটিক্যাল ট্রান্সসিভার
ডিজিটাল ডায়াগনস্টিক SFF-8472 অনুবর্তী
হট প্লাগেবল
1:1270nm DFB লেজার ট্রান্সমিটার, 1330nm রিসিভার
2:1330nm DFB লেজার ট্রান্সমিটার, 1270nm রিসিভার
9/125um SMF-এ 40km পর্যন্ত
SFP+ MSA SFF-8431 অনুবর্তী
অপারেটিং কেস তাপমাত্রা: 0 থেকে 70 °C

অ্যাপ্লিকেশন

10GBASE-ER 10.3125Gbps-এ
10GBASE-EW 9.953Gbps-এ
অন্যান্য অপটিক্যাল লিঙ্ক

সাধারণ অপারেটিং বৈশিষ্ট্য

পরামিতি	প্রতীক	ন্যূনতম	টাইপ	সর্বোচ্চ	ইউনিট
ডেটা হার	ইথারনেট			10.3125	Gb/s
ফাইবার চ্যানেল			10.518
সরবরাহ ভোল্টেজ	Vcc	3.13	3.3	3.47	V
সরবরাহ কারেন্ট	Icc5				mA
সরবরাহ কারেন্ট	Icc3			400	mA
অপারেটিং কেস তাপমাত্রা	Tc	0		70	°C

বৈদ্যুতিক ইনপুট/আউটপুট বৈশিষ্ট্য

ট্রান্সমিটার

পরামিতি	প্রতীক	ন্যূনতম	টাইপ	সর্বোচ্চ	ইউনিট	নোট
ডিফ ইনপুট ভোল্টেজ সুইং		120		820	mVpp	1
Tx অক্ষম ইনপুট	H VIH	2.0		Vcc+0.3	V
Tx অক্ষম ইনপুট	L VIL	0		0.8	V
Tx ফল্ট আউটপুট	H VOH	2.0		Vcc+0.3	V	2
Tx ফল্ট আউটপুট	L VOL	0		0.8	V
ইনপুট ডিফ। প্রতিবন্ধকতা	Zin		100		Ω

রিসিভার

পরামিতি	প্রতীক	ন্যূনতম	টাইপ	সর্বোচ্চ	ইউনিট	নোট
ডিফ আউটপুট ভোল্টেজ সুইং		340	650	800	mVpp	3
Rx LOS আউটপুট	H VOH	2.0		Vcc+0.3	V	2
Rx LOS আউটপুট	L VOL	0		0.8	V

নোট 1) TD+/- অভ্যন্তরীণভাবে মডিউলের ভিতরে 100Ω ডিফারেনশিয়াল টার্মিনেশন সহ AC যুক্ত।
নোট 2) Tx ফল্ট এবং Rx LOS হল ওপেন কালেক্টর আউটপুট, যা হোস্ট বোর্ডে 4.7k থেকে 10kΩ প্রতিরোধক সহ টানতে হবে। 2.0V এবং Vcc+0.3V এর মধ্যে ভোল্টেজ আপ করুন।
নোট 3) RD+/- আউটপুট অভ্যন্তরীণভাবে AC যুক্ত, এবং ব্যবহারকারী SERDES-এ 100Ω (ডিফারেনশিয়াল) দিয়ে টার্মিনেট করা উচিত।

অপটিক্যাল বৈশিষ্ট্য

ট্রান্সমিটার

পরামিতি	প্রতীক	ন্যূনতম	টাইপ	সর্বোচ্চ	ইউনিট	নোট
অপারেটিং তরঙ্গদৈর্ঘ্য		1260	1270	1280	nm
অপারেটিং তরঙ্গদৈর্ঘ্য		1320	1330	1340	nm
গড় আউটপুট পাওয়ার (সক্ষম)	Po	0		4	dBm	1
বিলুপ্তি অনুপাত	ER	5			dB	1
RMS বর্ণালী প্রস্থ	Δλ			1	nm
বৃদ্ধি/পতন সময় (20%~80%)	Tr/Tf			50	ps	2
অপটিক্যাল মডুলেশন বিস্তার	OMA	-6.2			dBm
বিচ্ছুরণ জরিমানা				1	dB
আউটপুট অপটিক্যাল আই		IEEE 0802.3ae এর সাথে সঙ্গতিপূর্ণ

রিসিভার

পরামিতি	প্রতীক	ন্যূনতম	টাইপ	সর্বোচ্চ	ইউনিট	নোট
অপারেটিং তরঙ্গদৈর্ঘ্য		1320	1330	1340	nm
অপারেটিং তরঙ্গদৈর্ঘ্য		1260	1270	1280	nm
সংবেদনশীলতা	Psen			-15	dBm	3
ন্যূনতম ওভারলোড	Pimax	0.5			dBm
LOS অ্যাসার্ট	Pa	-30			dBm
LOS ডি-অ্যাসার্ট	Pd			-16	dBm
LOS হিস্টেরেসিস	Pd-Pa	0.5		4	dB

নোট 1) PRBS 231 - 1 NRZ পরীক্ষার প্যাটার্ন সহ 10.3125b/s এ পরিমাপ করা হয়েছে।
নোট 2) 20%~80%
নোট 3) ER সবচেয়ে খারাপ ক্ষেত্রে, BER-এর জন্য PRBS 231 - 1 NRZ পরীক্ষার প্যাটার্ন সহ 10.3125 Gb/s এ পরিমাপ করা হয়েছে < 1x10-12

পিন সংজ্ঞা এবং ফাংশন

পিন	প্রতীক	নাম/বর্ণনা
1	VEET [1]	ট্রান্সমিটার গ্রাউন্ড
2	Tx_FAULT [2]	ট্রান্সমিটার ফল্ট
3	Tx_DIS [3]	ট্রান্সমিটার অক্ষম করুন। উচ্চ বা খোলাতে লেজার আউটপুট অক্ষম করা হয়েছে
4	SDA [2]	2-তারের সিরিয়াল ইন্টারফেস ডেটা লাইন
5	SCL [2]	2-তারের সিরিয়াল ইন্টারফেস ক্লক লাইন
6	MOD_ABS [4]	মডিউল অনুপস্থিত। মডিউলের মধ্যে গ্রাউন্ড করা হয়েছে
7	RS0 [5]	হার নির্বাচন 0
8	RX_LOS [2]	সংকেতের ক্ষতি ইঙ্গিত। লজিক 0 স্বাভাবিক অপারেশন নির্দেশ করে
9	RS1 [5]	হার নির্বাচন 1
10	VEER [1]	রিসিভার গ্রাউন্ড
11	VEER [1]	রিসিভার গ্রাউন্ড
12	RD-	রিসিভার ইনভার্টেড ডেটা আউট। AC যুক্ত
13	RD+	রিসিভার ডেটা আউট। AC যুক্ত
14	VEER [1]	রিসিভার গ্রাউন্ড
15	VCCR	রিসিভার পাওয়ার সাপ্লাই
16	VCCT	ট্রান্সমিটার পাওয়ার সাপ্লাই
17	VEET [1]	ট্রান্সমিটার গ্রাউন্ড
18	TD+	ট্রান্সমিটার ডেটা ইন। AC যুক্ত
19	TD-	ট্রান্সমিটার ইনভার্টেড ডেটা ইন। AC যুক্ত
20	VEET [1]	ট্রান্সমিটার গ্রাউন্ড
