পণ্যের বিবরণ:
|
Connector ধরন: | এমপিও / এমটিপি | উপাদান: | LSZH |
---|---|---|---|
মোড টাইপ: | একক অবস্থা | কোর টাইপ: | 24 কোর |
তারের রঙ: | হলুদ | দৈর্ঘ্য: | ব্যাক্তিগত হতে পারে |
প্রত্যয়ন পত্র: | সিই, আইএসও, RoHS | ডেলিভারি সময়: | আমানত প্রাপ্তির 2-7 দিন পর |
উৎপাদন ক্ষমতা: | 500 পিসি / দিন | পেমেন্ট শব্দটি: | টি / টি, 30% আগাম আমানত |
পণ্যের নাম: | USCOME 24 কোর G657A1 LSZH 3.0 কেবল একক মোড ফাইবার অপটিক্যাল এমপিও / এমটিপি প্যাচ কর্ড | ||
লক্ষণীয় করা: | এমপিও ফাইবার তারের,এমপিও তারের এমপিও |

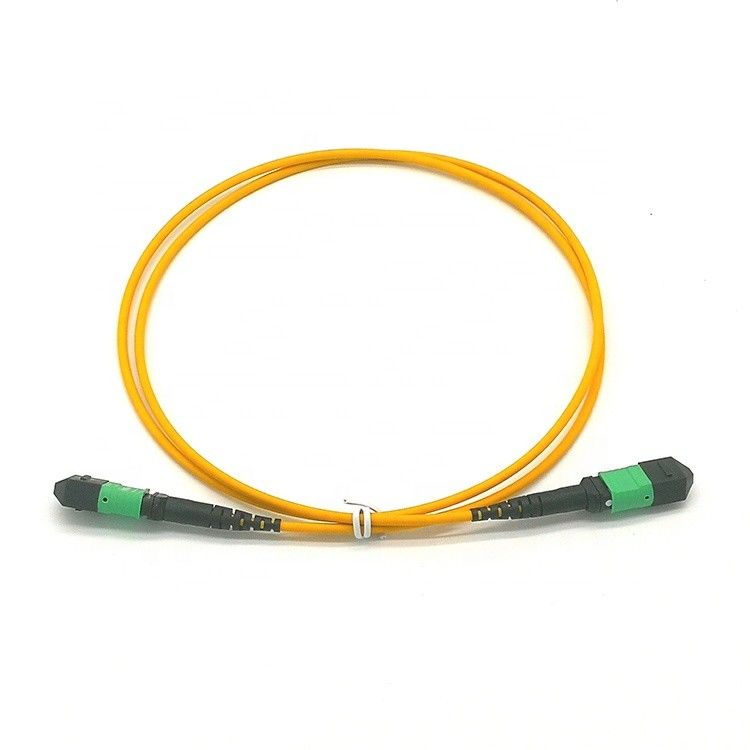

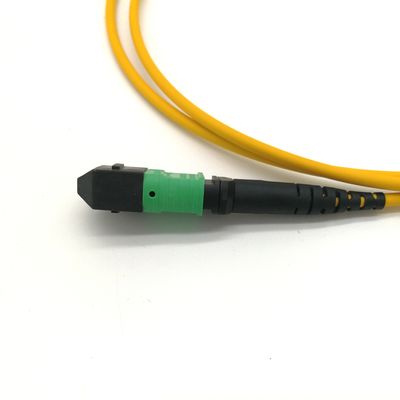

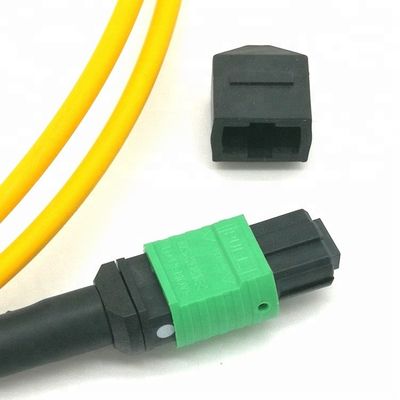

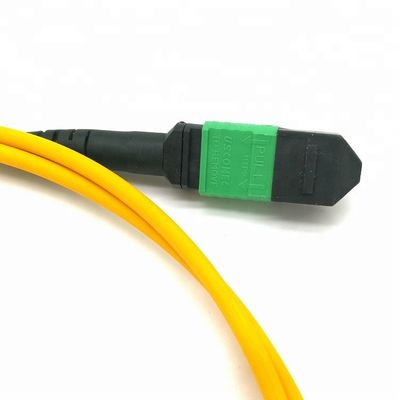

USCOME 24 কোর G657A1 LSZH 3.0 কেবল একক মোড ফাইবার অপটিক্যাল এমপিও / এমটিপি প্যাচ কর্ড
এমটিপি ট্রাঙ্ক ক্যাবলটি 40 জি (1২ কোর) এবং 100 জি (24 কোর) অপটিক্স সরাসরি সংযোগ এবং উচ্চ ঘনত্ব ডেটা সেন্টার অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে; আসল মার্কিন কানেক এমটিপি সংযোগকারীরা এমপিও স্ট্যান্ডার্ডগুলির সাথে সম্পূর্ণরূপে সঙ্গতিপূর্ণ।
FIBERCAN ফাইবার অপটিক তারের RoHS এবং UL compliant পূরণ, এবং সব ফাইবার প্যাচ তারের সংযোগকারীগুলিকে চমৎকার মানের নিশ্চিত করার জন্য সন্নিবেশ ক্ষতির জন্য 100% অপটিক্যাল পরীক্ষিত হয়।
পি roduct নাম: | USCOME 24 কোর G657A1 LSZH 3.0 কেবল একক মোড ফাইবার অপটিক্যাল এমপিও / এমটিপি প্যাচ কর্ড |
মডেল | MTP এর / 2-3-4 / 5-6-78 |
1. একটি সংযোগকারী | MTP এর |
2. একটি পোলিশ টাইপ | পিসি, ইউপিসি, এপিসি। |
3. একটি পিন | এফ = মহিলা |
4. বি শেষ সংযোগকারী | MTP এর |
5. বি পোলিশ টাইপ | পিসি, ইউপিসি, এপিসি। |
6. একটি পিন | এফ = মহিলা |
7. ফাইবার প্রকার | B6A1 = G657A1; |
8. ফাইবার গণনা | 24 কোর |
9. যোগ্য জ্যাকেট | ভী = পিভিসি; জেড = LSZH |
10. দৈর্ঘ্য | 1 মি |
11 পোলার্টি। | এ, বি, সি উপলব্ধ |
আইইসি 61754-7 এবং জিআর -1435-কোরে সঙ্গতিপূর্ণ।
মডুলার নকশা, প্লাগ-লকিং গঠন, পরীক্ষার জন্য সহজ, ইনস্টল, অপসারণ এবং সমন্বয়। সাধারণত, একক এমটিপি / এমপিও সংযোজকগুলি সাধারণত 12 বা তার বেশি ফাইবার মিটমাট করতে পারে, 1 ইউ উচ্চতা তারের স্থানটি 96 এলসি অপটিক্যাল ইন্টারফেস, সেকশন পর্যন্ত মিটমাট করতে পারে। সংরক্ষণ মন্ত্রিপরিষদ এবং রাক স্থান, সহজ তারের ব্যবস্থাপনা বিভিন্ন গ্রাহকের চাহিদা মেটাতে ফাইবার, তারের উপলব্ধ, ধরনের।
পুরুষ, মহিলা পছন্দ করতে পারেন। পিন-পিন পজিশনিং ফাংশন, উচ্চ স্থিতিশীলতার মাধ্যমে সংযুক্ত অ্যাডাপ্টারের সাথে সুনির্দিষ্ট পজিশনিং অর্জন করুন।
অপটিক্যাল ফাইবার যোগাযোগ ব্যবস্থা এবং উচ্চ দক্ষতা উচ্চ-ঘনত্ব আন্তঃসংযোগ তারের প্রয়োজন মেটানোর জন্য মাল্টি-কোর ferrule, ছোট আকার, উচ্চ গতি এবং উচ্চ ক্ষমতা। ভবিষ্যতে নেটওয়ার্ক অবকাঠামোর জন্য, উচ্চ মাপসইযোগ্য, ইথারনেট এবং ফাইবার চ্যানেলের প্রয়োজনীয়তাগুলিকে সমর্থন করে 10 / 100-1 জিবিপিএস।
এমপিও / এমটিপি টি অনুরোধ কি?
A.Endface অনুরোধ:
400 এক্স | ত্রুটি বর্ণনা | পরিমাণ অনুমতি দিন | |
ফাইবার (9um, 50um, 62.5um) | হোয়াইট scratches | ≤3um | কোন সীমা নেই |
অকুস্থল | ≤2um | 5 পিসিএস | |
খুঁত | / | কোন অনুমতি নেই | |
পরিহিত (62.5-125um) | হোয়াইট scratches | ≤3um | কোন সীমা নেই |
≤5um | 1 পিসিএস | ||
কালো scratches | ≤3um | 2 পিসি | |
কালো দাগ | ≤2um | কোন সীমা নেই | |
≤5um | 3 পিসি | ||
খুঁত | ≤2um | প্রায় সীমাবদ্ধ | |
≤15um | মোট দৈর্ঘ্য 1/4 দৈর্ঘ্য কম | ||
প্লাস্টিকের রিং | / | কোন সীমা নেই |
b.Performance:
এমপিও / MTP এর | এসএম মান ferrule | এসএম কম ক্ষতি ferrule | এমএম স্ট্যান্ডার্ড ferrule | এমএম কম ক্ষতি ferrule | |
IL ক্ষতি | বৈশিষ্টসূচক | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
ম্যাক্স | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
আরএল | APC≥50dB | ≥ 25 ডিবি | ≥ 35 ডিবি | ||
পিসি ≥ 40 ডিবি | |||||
repeatability | ≤0.30 ডিবি (500 বারের বেশি প্লাগ) | 0.30 ডিবি (1000 বারের বেশি প্লাগ) | |||
Interchangeability | ≤0.30 ডিবি (উভয় একটি মেলা সংযোগকারী সঙ্গে) | ||||
প্রসার্য শক্তি | ≤0.30 ডিবি (সর্বোচ্চ টান 66N) | ||||
অভিঘাত | ≤0.30dB (10 ~ 55Hz) | ||||
তাপমাত্রা সীমা | -40 ° C ~ + 75 ° সে |
সি। Interference সূচক:
এমপিও / এমটিপি সংযোগকারী | মাত্রা 3 ডি টেস্ট |
বক্রতার ব্যাসার্ধের | এক্স ≥2000 মিমি, Y ≥50 মিমি |
ফাইবার উচ্চতা | 1000 ~ 4000 এনএম |
এন্ডফেস এঙ্গেল | এক্স ± 0.3 °, Y ± 0.3 ° |
কোর ডিপ | ± 300nm |
ডি। দৈর্ঘ্য সহনশীলতা:
দৈর্ঘ্য (মি) | সহ্য |
≤10 | + 10 সিএম |
10 <L≤30 | + 15 সিএম |
> 30 | + 10% |
তিনটি মেরুতা পদ্ধতি টাইপ এ, টাইপ বি এবং টাইপ সিটি সঠিক দ্বি-নির্দেশক বরাদ্দ নিশ্চিত করার জন্য ব্যবহৃত হয়।
একটি স্ট্রাইপ মাধ্যমে এমপিও ট্রাঙ্ক ক্যাবল টাইপ করুন:
কি-ডাউন কি-ডাউন অ্যাডাপ্টারগুলি, 1 x A থেকে B Duplex প্যাচ কেবল এবং 1 x A থেকে দ্বৈত প্যাচ কেবল।
টাইপ বি ক্রস এমপিও ট্রাঙ্ক ক্যাবল:
কী-আপ টু কি-আপ অ্যাডাপ্টার এবং 2 x A থেকে দ্বৈত প্যাচ কেবল।
টাইপ সি ক্রস জুড়ি এমপিও ট্রাঙ্ক ক্যাবল টাইপ করুন:
কি-ডাউন কি-ডাউন অ্যাডাপ্টার এবং 2 x A থেকে দ্বৈত প্যাচ কেবল।
তাপমাত্রা ব্যবহার করে
-40 ° ~ + 80 °
অ্যাপ্লিকেশন:
টেস্টিং সরঞ্জাম
FTTx + + LAN এর
অপটিক্যাল ফাইবার CATV
অপটিক্যাল যোগাযোগ সিস্টেম
টেলিকমিউনিকেশন
Pakcing:
আমরা এটি OPP ব্যাগ এবং শক্ত কাগজ বাক্স বাইরে প্যাক করবে। পণ্য রক্ষা করার জন্য যখন ডেলিভারি ক্ষতিগ্রস্ত হয় না।
ডেলিভারি:
আমরা বায়ু দ্বারা এবং সমুদ্র দ্বারা বিতরণ করতে পারেন। এটা আপনার পরিমাণ এবং প্রয়োজনীয়তা অনুযায়ী।
পেমেন্ট:
পেমেন্ট মেয়াদ: টি / টি, এল / সি, পেপ্যাল / ওয়েস্টার্ন ইউনিয়ন / মনিগার। আগাম 30% আমানত। ব্যালেন্স আগে প্রদান করা ব্যালেন্স।
মূল্য মেয়াদ: EXW, FOB, সিআইএফ, সিএফআর। দ্বারে দ্বারে
আরো পণ্য:
আমরা অপটিক্যাল প্যাচ কর্ড, পিগটেল, অ্যাডাপ্টার, attenuator, বন্টন বক্স, দ্রুত অ্যাসমুপার সংযোগকারী .etc আছে। আপনি আরো পণ্য বা ক্যাটালগ প্রয়োজন হলে, আপনি আমাদের সাথে যোগাযোগ বিনা দ্বিধায় করতে পারেন
