পণ্যের বিবরণ:
|

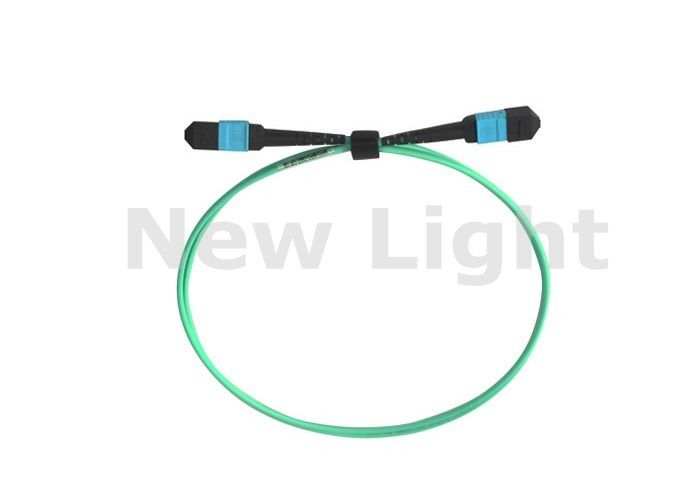

| রঙ: | সবুজ | নাম: | এমপিও প্যাচ কর্ড |
|---|---|---|---|
| Connector: | এমপিও-এমপিও | দৈর্ঘ্য: | 0.5meter |
| মোড: | মাল্টিমোড | ই এম: | উপলভ্য নয় |

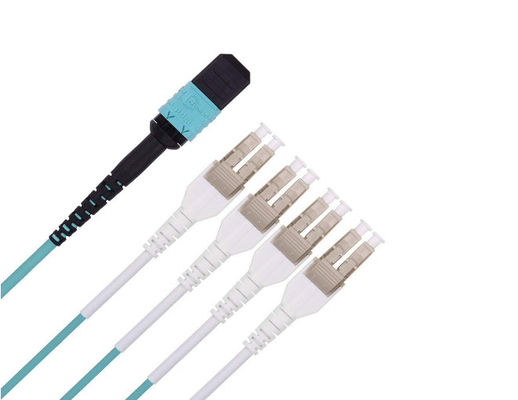

| লক্ষণীয় করা: | এমপিও এমপিও ক্যাবল,এমপিও ফ্যানআউট ক্যাবল |
||

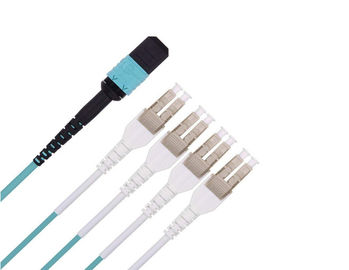

12 কোর এমপিও / এমটিপি ট্রাঙ্ক ক্যাবল অ্যাসেম্বলি / এমপিও / এমটিপি প্যাচ কর্ড, ওএম 2 / ওএম 3 / ওএম 4 তারের
বর্ণনা:
ফাইবার অপটিক সংযোগকারী: এলসি, এসটি, এফসি, এসসি, এমটিআরজে, ডিআইএন, ডি 4, ই 2000, এমপিও
Ferrule ইন্টারফেস টাইপ: এপিসি, পিসি, ইউপিসি
ফাইবার কোর: Simplex, দ্বৈত
ফাইবার টাইপ; মাল্টিমোড (50/125) / (62.5 / 125), সিঙ্গলমোড (9/125)
ফাইবার ব্যাস (মিমি): Φ 0.9, φ 2.0, Φ 3.0
তারের দৈর্ঘ্য; কাস্টমাইজ
সংযোগকারী শেষ মুখ: এমপিও শেষ মুখ জ্যামিতি প্রয়োজনীয়তা: EN50377-15-1
মসৃণতা বৈশিষ্ট্য :: পালিশ শেষ মুখ মানের: IEC61300-3-35
আমাদের এমপিও প্যাচ তারগুলি যেমন 10 হিসাবে topologies সমর্থন তথ্য কেন্দ্র সমাধান জন্য ডিজাইন করা হয়
গিগাবিট ইথারনেট, ফাইবার চ্যানেল বা ইনফিনিব্যান্ড - যেমন ডাটা সেন্টার স্ট্যান্ডার্ড EN50173-5 এবং
আইএসও / আইইসি 24764।
এমপিও বিস্তারিত:
এমপিও প্যাচ তারগুলি এমপিও / এমটিপি ইন্টারফেসের সাথে এমপিও ক্যাসেট বা সক্রিয় সরঞ্জামগুলির সংযোগগুলির সাথে সংযোগ স্থাপনের জন্য ব্যবহার করা হয়।
কোন এমপিও প্যাচ কর্ড সংযুক্ত থাকে (এমপিও কাপলারের মাধ্যমে) অন্য এমপিও প্যাচ তারের কাছে, দুটি এমপিও সংযোজকগুলির মধ্যে একটি অবশ্যই পুরুষ (পিনের সাথে সজ্জিত) হতে হবে।
এমপিও প্যাচ তারের 3 বিভিন্ন তারের মানচিত্র কনফিগারেশন পাওয়া যায়: সোজা, মোট ফ্লিপ বা জোড়া ফ্লিপ
এমপিও প্যাচ তারগুলি মাল্টি মোড এবং একক মোড ফাইবার তারের পাওয়া যায়।
অ্যাপ্লিকেশন
অ্যাসেম্বলিগুলি এমটিপি / এমপিও সমাপ্তির কার্য সম্পাদন:
| প্রকার / পারফরমেন্স | সিঙ্গেলমোড (এপিসি পোলিশ) | মাল্টিমোড (পিসি / ফ্ল্যাট পোলিশ) | ||
| মান | এলিট কম ক্ষতি | মান | এলিট কম ক্ষতি | |
| সর্বাধিক সন্নিবেশ ক্ষতি | ≤ 0.75 ডিবি | ≤ 0.35 ডিবি | ≤ 0.60 ডিবি | ≤ 0.35 ডিবি |
| রিটার্ন ক্ষতি | ≥ 50 ডিবি | এন / এ | ||
| অপারেটিং তাপমাত্রা | -40 ডিগ্রি সেলসিয়াস থেকে 80 ডিগ্রি সেলসিয়াস | 40 ডিগ্রি সেলসিয়াস থেকে 80 ডিগ্রি সেলসিয়াস | ||
| পরীক্ষা তরঙ্গদৈর্ঘ্য | 1310nm | 850nm | ||
এমটিপি পণ্য 'স্ট্যান্ডার্ড:
Ø আইইসি স্ট্যান্ডার্ড আইইসি -61754-7 পূরণ করে; JIS C5982; টিয়া-604-5 (FOCIS5); টেলিকোডিয়া জিআর -1435-কোরে সঙ্গতিপূর্ণ
Ø টিআইএ -568-সি প্রতি কাঠামোগত ক্যাবলিং
Ø সমান্তরাল অপটিক্স
- অপটিক্যাল ইন্টার্নওয়ার্কিং ফোরাম (OIF) অনুবর্তী
- InfiniBand সঙ্গতিপূর্ণ
Ø InfiniBand
- 10 জি ফাইবার চ্যানেল অনুবর্তী
- 40 জি এবং 100 জি IEEE 802.3
- QSFP
| সংযোগকারী টাইপ | পরীক্ষা আইটেম | ন্যূনতম | ম্যাক্স |
| এমটিপি পিসি | ROC_X (ABS) (মিমি) | 500 | |
| ROC_Y (ABS) (মিমি) | 50 | ||
| Angle_X (ডিগ্রী) | -0,2 | 0.2 | |
| Angle_Y (ডিগ্রী) | -0,2 | 0.2 | |
| Max.DH.All ফাইবার (এনএম) | -600 | 600 | |
| Max.DH.Ave (NM) | -300 | 300 | |
| Max.DH.Adj (NM) | -300 | 300 | |
| সর্বোচ্চ। কোর ডিপ (এনএম) | -300 | 300 | |
| ফাইবার উচ্চতা (এনএম) | -300 | 300 | |
| ROC_X (ABS) (মিমি) | 1000 | 3000 | |
| এমটিপি এপিসি | ROC_X (ABS) (মিমি) | 500 | |
| ROC_Y (ABS) (মিমি) | 50 | ||
| Angle_X (ডিগ্রী) | -0,2 | 0.2 | |
| Angle_Y (ডিগ্রী) | 7.8 | 8.2 | |
| Max.DH.All ফাইবার (এনএম) | -600 | 600 | |
| Max.DH.Ave (NM) | -300 | 300 | |
| Max.DH.Adj (NM) | -300 | 300 | |
| ফাইবার উচ্চতা (এনএম) |
