পণ্যের বিবরণ:
|

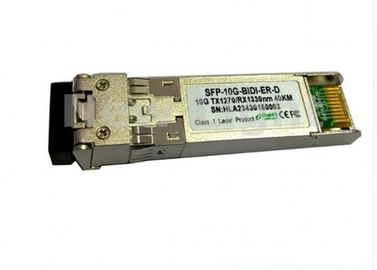

| নাম: | SFP BIDI ট্রান্সসিভার | দূরত্ব: | 40 কিমি |
|---|---|---|---|
| মোড: | একক অবস্থা | ডেটা স্থানান্তর হার: | 10 জি |
| তরঙ্গ দৈর্ঘ্য: | 1270 / 1330nm | Connector ধরন: | এলসি |
| লক্ষণীয় করা: | gigabit ইথারনেট ট্রান্সসিভার,একক মোড ফাইবার ট্রান্সসিভার |
||
সম্পূর্ণ সর্বোচ্চ মান
| স্থিতিমাপ | প্রতীক | ন্যূনতম। | সর্বোচ্চ। | একক | বিঃদ্রঃ |
| সরবরাহ ভোল্টেজ | Vcc | -0.5 | 4.0 | ভী | |
| সংগ্রহস্থল তাপমাত্রা | -40 | 85 | ° সেঃ | ||
| আপেক্ষিক আদ্রতা | 85 | % |
দ্রষ্টব্য: সর্বাধিক পরম রেটিং অতিরিক্ত চাপ মডিউল স্থায়ী ক্ষতি হতে পারে
বৈশিষ্ট্য:
* 10.3 গিগাবাইট / সেকেন্ড ডাটা হারের 9.95 গিগা / সেকেন্ড সাপোর্ট করে
* সিম্পলস এলসি সংযোগকারী দ্বি - নির্দেশমূলক SFP + অপটিক্যাল ট্রান্সসিভার
* ডিজিটাল ডায়াগনস্টিক SFF-8472 সঙ্গতিপূর্ণ
* হট প্ল্যাগেবল
* 1: 1২70 এনএম ডিএফবি লেজার ট্রান্সমিটার, 1330 এন এম রিসিভার
2: 1330nm DFB লেজার ট্রান্সমিটার, 1270nm রিসিভার
* 9 / 125um এসএমএফ উপর 40km পর্যন্ত
* এসএফপি + এমএসএ এসএফএফ-8431 সঙ্গতিপূর্ণ
* অপারেটিং ক্ষেত্রে তাপমাত্রা: 0 থেকে 70 ডিগ্রি সেন্টিগ্রেড
অ্যাপ্লিকেশন:
* 10 জিবিএসই-ইআর 10.3125 জিবিপিএস
* 10 জিবিএসই-ইডাব্লু এ 9.953 জিবিপিএস
* অন্য অপটিক্যাল লিঙ্ক
গ্যারালাল অপারেটিং চরিত্র
| স্থিতিমাপ | প্রতীক | ন্যূনতম। | typ | সর্বোচ্চ। | একক | বিঃদ্রঃ | |
| ডাটা রেট | ইথারনেট | 10,3125 | গিগাবাইট / সেকেন্ড | ||||
| ফাইবার চ্যানেল | 10,518 | ||||||
| সরবরাহ ভোল্টেজ | Vcc | 3.13 | 3.3 | 3.47 | ভী | ||
| Vcc | ভী | ||||||
| বিদ্যুত সরবরাহ | আইক্কা 5 | mA বিদ্যুত | |||||
| আইকন 3 | 400 | mA বিদ্যুত | |||||
| অপারেটিং কেস টেম্প | TC | 0 | 70 | ° সেঃ | |||
বৈদ্যুতিক ইনপুট / আউটপুট চরিত্র
আমি ট্রান্সমিটার
| স্থিতিমাপ | প্রতীক | ন্যূনতম। | typ | সর্বোচ্চ। | একক | বিঃদ্রঃ | |
| পরিবর্তন। ইনপুট ভোল্টেজ সুইং | 120 | 820 | mVpp | 1 | |||
| Tx ইনপুট অক্ষম করুন | এইচ | VIH | 2.0 | Vcc + + 0.3 | ভী | ||
| এল | VIL | 0 | 0.8 | ||||
| Tx ফল্ট আউটপুট | এইচ | Voh | 2.0 | Vcc + + 0.3 | ভী | 2 | |
| এল | VOL | 0 | 0.8 | ||||
| ইনপুট ডিফ impedance | সীন | 100 | Ω | ||||
এল রিসিভার
| স্থিতিমাপ | প্রতীক | ন্যূনতম। | typ | সর্বোচ্চ। | একক | বিঃদ্রঃ | |
| পরিবর্তন। আউটপুট ভোল্টেজ সুইং | 340 | 650 | 800 | mVpp | 3 | ||
| Rx LOS আউটপুট | এইচ | Voh | 2.0 | Vcc + + 0.3 | ভী | 2 | |
| এল | VOL | 0 | 0.8 | ||||
নোট 1) টিডি +/- অভ্যন্তরীণভাবে এসি মডিউল ভিতরে 100 ডি বৈকল্পিক অবসান সঙ্গে মিলিত।
নোট 2) টিএক্স ফল্ট এবং Rx LOS খোলা সংগ্রাহক আউটপুট, হোস্ট বোর্ডে 4kk থেকে 10kΩ প্রতিরোধী সঙ্গে টানা করা উচিত, যা খোলা সংগ্রাহক আউটপুট। 2.0V এবং Vcc + 0.3V মধ্যে ভোল্টেজ টানুন
নোট 3) আরডি +/- আউটপুট অভ্যন্তরীণভাবে এসি সংযোজিত হয়, এবং ব্যবহারকারী SERDES এ 100Ω (ডিফারেনশিয়াল) সঙ্গে সমাপ্ত করা উচিত।
অপটিকাল বর্ণচিহ্নগুলি
আমি ট্রান্সমিটার
| স্থিতিমাপ | প্রতীক | ন্যূনতম। | typ | সর্বোচ্চ। | একক | বিঃদ্রঃ |
| অপারেটিং তরঙ্গদৈর্ঘ্য | 1260 | 1270 | 1280 | NM | ||
| 1320 | 1330 | 1340 | ||||
| Ave নগরী আউটপুট শক্তি (সক্রিয়) | পো | 0 | 4 | dBm | 1 | |
| বিলুপ্তি অনুপাত | ইআর | 5 | ডেসিবেল | 1 | ||
| RMS বর্ণালী প্রস্থ | Δλ | 1 | NM | |||
| উত্থান / পতন সময় (20% ~ 80%) | Tr / TF | 50 | PS | 2 | ||
| অপটিকাল মড্যুলেশন প্রশস্ততা | OMA | -6,2 | dBm | |||
| বিচ্ছেদ জরিমানা | 1 | ডেসিবেল | ||||
| আউটপুট অপটিক্যাল আই | IEEE 0802.3ae এর সাথে সঙ্গতিপূর্ণ | |||||
এল রিসিভার
| স্থিতিমাপ | প্রতীক | ন্যূনতম। | typ | সর্বোচ্চ। | একক | বিঃদ্রঃ |
| অপারেটিং তরঙ্গদৈর্ঘ্য | 1320 | 1330 | 1340 | NM | ||
| 1260 | 1270 | 1280 | ||||
| সংবেদনশীলতা | Psen | -15 | dBm | 3 | ||
| ন্যূনতম। অত্যধিক বোঝাই | Pimax | 0.5 | dBm | |||
| লোটো | বাবা | -30 | dBm | |||
| LOS De-assert | PD | -16 | dBm | |||
| লওস হিউস্টেসিস | PD-প্র | 0.5 | 4 | ডেসিবেল |
নোট 1) PRBS 2 31 - 1 NRZ পরীক্ষার প্যাটার্ন সঙ্গে 10.3125b / s এ পরিমাপ।
নোট 2) 20% ~ 80%
নোট 3) ইআর সবচেয়ে খারাপ ক্ষেত্রে, PRS 2 31 -এর সাথে 10.3125 জিবি / সেকেন্ডে পরিমাপ করা হয় - BER <1x10 -12 এর জন্য NRZ পরীক্ষার প্যাটার্ন
পিন সংজ্ঞা এবং ফাংশন
| পিন | প্রতীক | নাম / বর্ণনা |
| 1 | ভিইট [1] | ট্রান্সমিটার গ্রাউন্ড |
| 2 | Tx_FAULT [2] | ট্রান্সমিটার ফল্ট |
| 3 | Tx_DIS [3] | ট্রান্সমিটার অক্ষম লেজারের আউটপুট উচ্চ বা খোলা নিষ্ক্রিয় |
| 4 | এসডিএ [2] | 2-টেলিগ্রাম সিরিয়াল ইন্টারফেস ডেটা লাইন |
| 5 | এসসিএল [2] | 2-টেলিগ্রাম সিরিয়াল ইন্টারফেস ঘড়ি লাইন |
| 6 | MOD_ABS [4] | অনুপস্থিত মডিউল মডিউল মধ্যে গ্রাউন্ডেড |
| 7 | আরএস 0 [5] | রেট নির্বাচন করুন 0 |
| 8 | RX_LOS [2] | সিগন্যাল লক্ষণের ক্ষতি লজিক 0 স্বাভাবিক অপারেশন নির্দেশ করে |
| 9 | আরএস 1 [5] | রেট নির্বাচন করুন 1 |
| 10 | ভিয়ার [1] | রিসিভার গ্রাউন্ড |
| 11 | ভিয়ার [1] | রিসিভার গ্রাউন্ড |
| 12 | RD- | রিসিভার ইনভার্টারড ডেটা আউট। এসি যুগ্ম |
| 13 | আরডি + + | রিসিভার ডেটা আউট। এসি যুগ্ম |
| 14 | ভিয়ার [1] | রিসিভার গ্রাউন্ড |
| 15 | VCCR | রিসিভার পাওয়ার সাপ্লাই |
| 16 | VCCT | ট্রান্সমিটার পাওয়ার সাপ্লাই |
| 17 | ভিইট [1] | ট্রান্সমিটার গ্রাউন্ড |
| 18 | : TD + + | ট্রান্সমিটার ডেটা। এসি যুগ্ম |
| 19 | TD- | ট্রান্সমিটার ইনভার্টেড ডেটা। এসি যুগ্ম |
| 20 | ভিইট [1] | ট্রান্সমিটার গ্রাউন্ড |
